摘要：公共建筑是節能大戶和節能重點，做好公共建筑節能工作，對促進和帶動全社會節能工作，實現節能減排目標，落實“轉方式、調結構”重大戰略具有重要意義。本文以Acrel-5000能耗監測系統在周莊酒店能耗計量系統的應用為案例，介紹能耗監測系統重點要解決基礎能耗數據的智能化、自動化、可視化、可量化的采集與存儲，從而降低能源使用費用，為建立節約型社會發揮作用。
關鍵詞：能耗監測系統；ACREL-5000 ； 周莊酒店
1 引言
隨著社會的發展，能源的消耗量也在迅速增長，特別是建筑能耗的增長特別迅速，已經成為除工業、交通外的第三大能源消耗。按照當前建筑業的發展趨勢，在若干年后社會的能源產出將無法滿足能源的需求，所以減小能源的消耗量是一個十分重要的且需要盡早解決的問題。大型公共建筑能耗監測系統的建設使得人們可以充分了解大型公共建筑的能耗使用情況，為提出有效的節能減排政策與決策奠定基礎，隨著中國城市化進程的推進、經濟的發展，我國建筑能耗總量呈持續增長的態勢，并且增長速度有越來越快的趨勢。如果任由建筑能耗照此速度增長，必然給中國能源供應安全帶來極大的壓力，因此建筑節能勢在必行。
2 項目概況
本工程位于北京市朝陽區十八里店地區，東臨西大望路南延，南鄰頭南路，北鄰西燕北街。地下二層為停車場，地下一層為休閑等配套設施，首層為酒店式公寓大堂和商業，二層為山水文園集團新辦公區，三層至八層為酒店客房。
建筑面積：6.5萬平方米，地下二層，地上8層，地下一層層高3.8m，地下二層層高5.5m，首層層高為5.5m，二層層高為4.5m，其余標準層層高為3.3m。
3 系統架構
安科瑞Acrel-5000能耗分析管理系統根據周莊酒店能耗計量系統現場實際情況，整體網絡結構采用屏蔽雙絞線直接接至智能網關然后通過TCP/IP網絡將數據上傳至監控主機。
該系統主要采用分層分布式計算機網絡結構，如系統結構圖所示：站控管理層、網絡通訊層和現場設備層。所有儀表通過485屏蔽雙絞線鋪設至消防控制值班室，經智能網關至系統主機從而完成儀表數據的采集并管理。
系統結構圖
4 系統軟件模塊
綜合能耗主界面

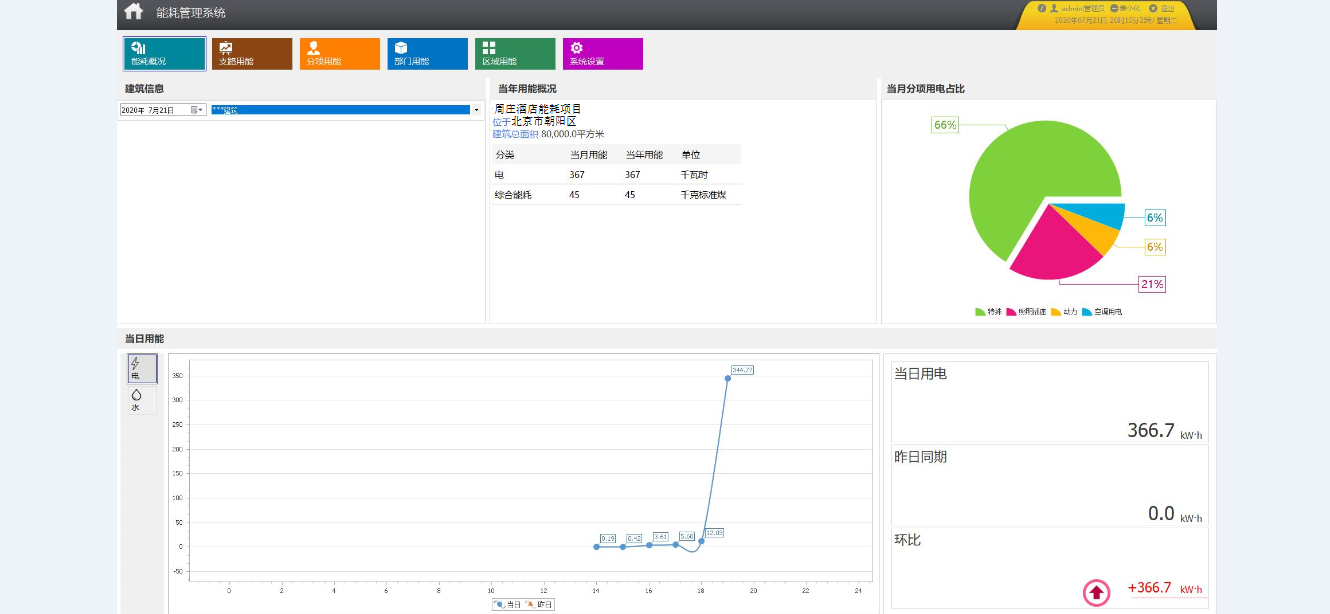

主頁面顯示該建筑的建筑圖片，建筑基本信息,建筑當月分項用電餅圖和各種能源的消耗量。根據所選的建筑，對其建筑圖片進行加載，可以選擇時間查看建筑能耗情況，選擇建筑或時間后自動刷新，默認為當天。
支路用能
系統可以統計各支路某段時間內逐日、逐周、逐月、逐季、逐年用能。系統可查看各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，并可以將支路用能顯示合計，以圖表形式顯示。
分項能耗統計
系統可以按照分項進行能耗統計與顯示。其中，日分項用能同比分析圖顯示不同分項的當日與昨日能耗柱狀圖；用能餅圖顯示各分項過去31天的用能占比；堆積圖顯示各分項過去31天的能耗趨勢；分項用能排名圖顯示被選中分項對應能耗值排名前10位的支路。
分項用能報表

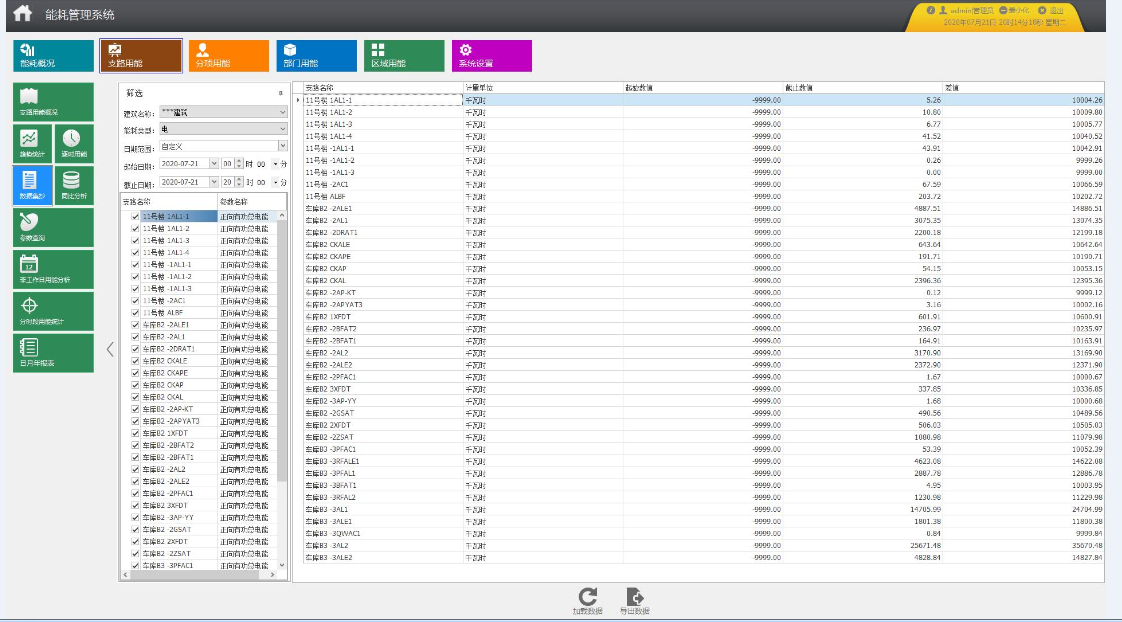

系統可以統計各分項某段時間內逐日、逐周、逐月、逐季、逐年用能。可查看分項中各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，統計數據可導出至Excel。
能耗的同比環比分析
系統可將各主要耗能設備的能耗與去年同期值和上月值進行同比環比分析，檢驗節能效果，根據分析結果執行節能績效考核，以及節能目標的修正。統計各支路當年每月用能及去年同期用能；
5前景展望
對采集數據存儲，并形成可視化圖表：系統采集數據后存儲到數據庫，系統可滿足報表查詢及導出，并且系統可由柱狀圖等形式展現能耗趨勢，給客戶更好的體驗。
診斷出高能耗點：管理人員可通過系統采集數據，正對性的對各個回路同比及環比分析，通過一階段分析可找出高能耗點。
通過能耗分析改進管理運營模式：酒店針對高能耗點，對其進行節能改造，從而通過能耗數據可減少公司運營成本提高利潤。
6結束語
建筑能耗系統是在能源問題日益緊張，能源價格不斷上漲的背景下，針對建筑能耗問題而設計。在建設能耗管理系統后，不但能減輕工作人員的工作負擔，提供工作效率，而且直觀的統計分析結果更能有效地幫助管理者根據能耗情況，做出正確的分析，對今后的發展做出正確的決策，對促進和帶動節能工作，實現節能減排目標具有重要意義。
